Introduzione a una linea di produzione di granulazione a tamburo rotante da 10.000 tonnellate all'anno per fertilizzanti organici granulati
La linea di produzione di granuli di fertilizzanti organici da 10.000 tonnellate/anno è una linea di produzione standardizzata e automatizzata progettata per imprese di produzione di fertilizzanti organici di grandi e medie dimensioni. Utilizza un granulatore a tamburo rotante come attrezzatura per la formazione del nucleo ed è dotato di attrezzature per l'intero processo, compreso il pretrattamento delle materie prime, la fermentazione, l'essiccazione, il raffreddamento, la vagliatura e l'imballaggio. Può convertire in modo efficiente materie prime organiche come letame di bestiame e pollame, acido umico e paglia in fertilizzante organico granulare standard che soddisfa i requisiti. È adatto alle esigenze di fertilizzazione agricola su larga scala, miglioramento del suolo e sviluppo agricolo verde e raggiunge una capacità di produzione annua stabile di 10.000 tonnellate (calcolata sulla base di 300 giorni di funzionamento all'anno e una capacità di produzione media giornaliera di circa 333 tonnellate).

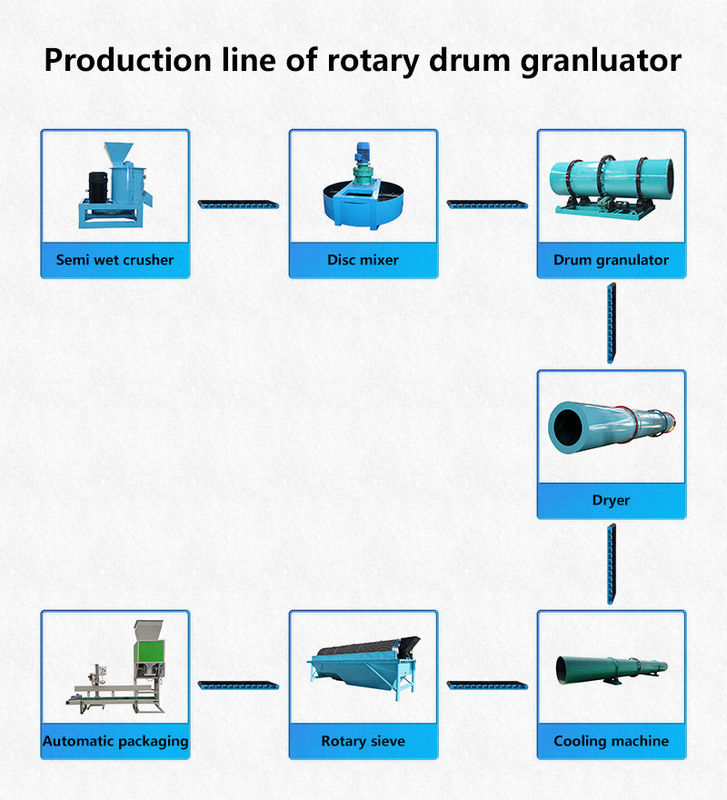

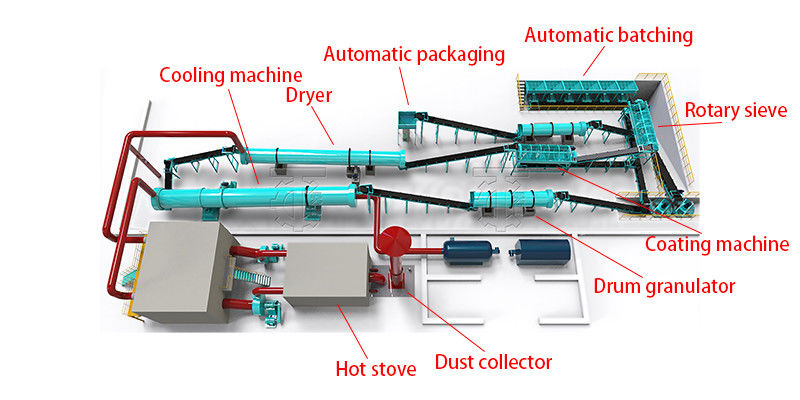

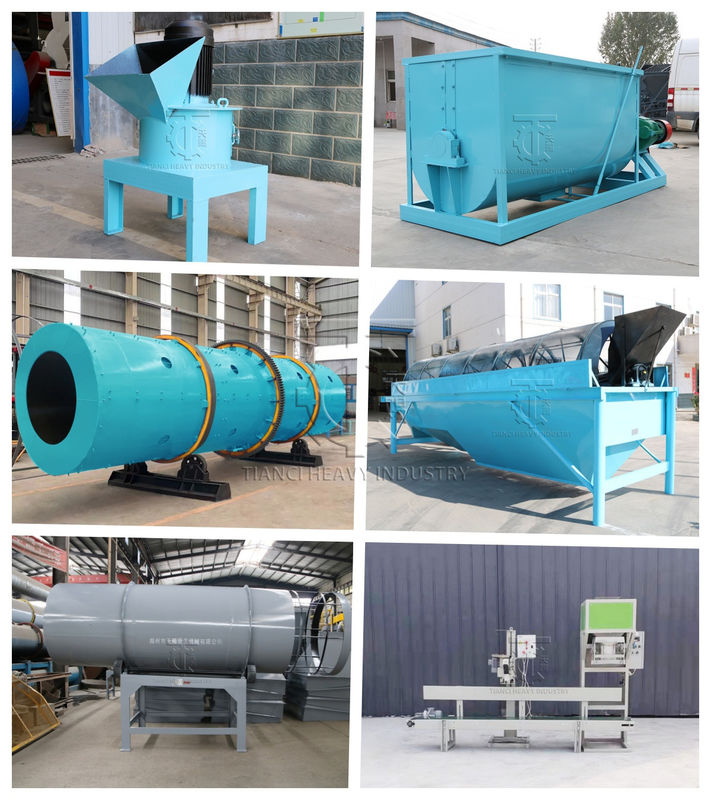

Fasi del processo e configurazione delle apparecchiature
- Sezione pre-lavorazione: gettare le basi per le materie prime
-
Attrezzatura per la frantumazione delle materie prime: 2 mulini a martelli Φ800 (capacità di lavorazione 20-25 tonnellate/ora) per frantumare materie prime a fibra grossolana come residui di paglia e funghi a più di 80 mesh e allo stesso tempo per eseguire la frantumazione secondaria del materiale di fermentazione del letame di bestiame e pollame per garantire una dimensione uniforme delle particelle delle materie prime e migliorare la successiva efficienza di granulazione;
Attrezzatura per la miscelazione delle materie prime: 1 miscelatore a pale a doppio albero (volume 5 m³, tempo di miscelazione ≤ 3 minuti/lotto), che miscela accuratamente le materie prime organiche frantumate, gli agenti condizionanti (polvere di zeolite/gesso, quantità aggiunta 3%-5%) e gli agenti microbici (aggiunti durante la produzione di fertilizzante bio-organico), con un'uniformità di miscelazione ≥ 95%, garantendo i nutrienti bilanciati del prodotto finito.
Sezione di granulazione del nucleo: il granulatore a tamburo rotante è l'unità di stampaggio principale.

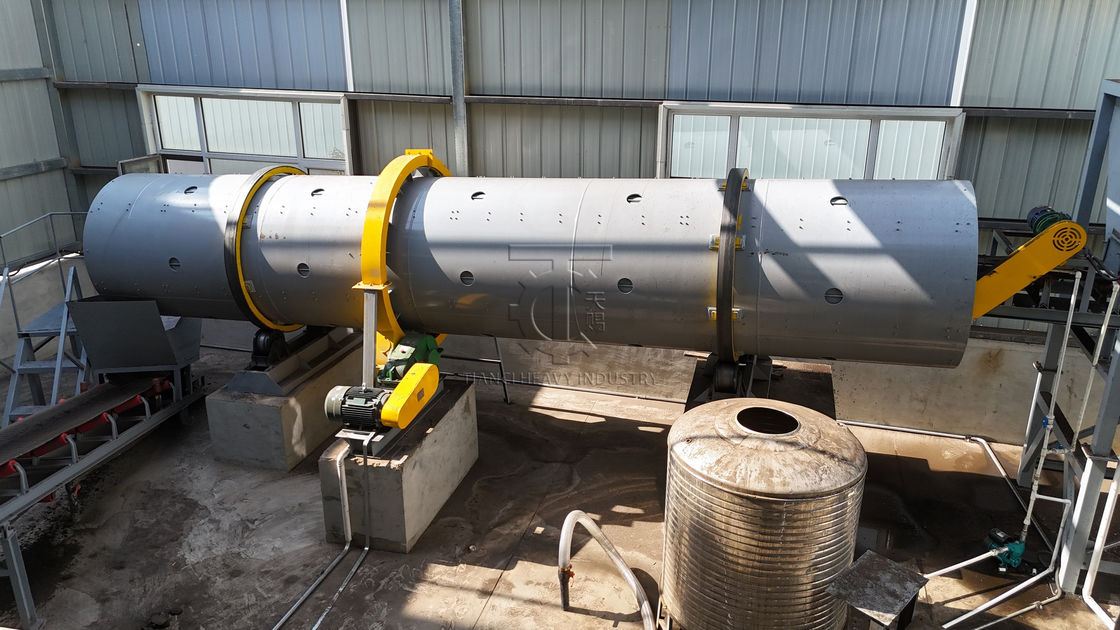

Un granulatore a tamburo rotante da Φ2,0×6,0 m (parametri principali: capacità di lavorazione 15-18 tonnellate/ora, potenza motore 37 kW) viene utilizzato come attrezzatura per la formazione del nucleo della linea di produzione e i suoi vantaggi lo rendono adatto per una capacità di produzione annua di 100.000 tonnellate.
Il rivestimento interno del rullo è costituito da un foglio di gomma resistente all'usura spesso 30 mm, resistente alla corrosione acida e all'attrito delle materie prime organiche e con una durata ≥ 3 anni;
Dotato di 4 set di dispositivi leganti spray di precisione (è possibile utilizzare pasta di amido o soluzione di umato di sodio, con una quantità aggiuntiva del 2%-4%), il volume di spruzzo viene regolato da un sistema di controllo PLC per garantire che la velocità di formazione dei granuli sia stabile all'85%-90%;
Dotato di un sistema di controllo della velocità a frequenza variabile (velocità regolabile da 5-10 giri/min), la velocità di granulazione può essere regolata in modo flessibile in base all'umidità e alla viscosità delle materie prime, evitando il collasso dei granuli a causa dell'eccessiva secchezza o l'aggregazione dovuta all'eccessiva umidità, garantendo una produzione giornaliera stabile di 333 tonnellate di granuli semilavorati.
Sezione post-elaborazione: miglioramento della qualità e della stabilità dei prodotti finiti
Attrezzatura di essiccazione: 1 essiccatore rotativo Φ3,2×12m (fonte di calore: bruciatore di pellet di biomassa, ecologico e non inquinato), che asciuga i pellet con un contenuto di umidità del 30%-35% dopo la granulazione a ≤15%, con un'efficienza di essiccazione di 18-20 tonnellate/ora, garantendo che i pellet non si muffino durante lo stoccaggio;
Attrezzatura di raffreddamento: 1 dispositivo di raffreddamento in controcorrente Φ2,5×8 m per raffreddare i granuli essiccati da 60-80 ℃ a temperatura ambiente (differenza di temperatura ≤ 5 ℃), per evitare che i granuli assorbano umidità durante il processo di raffreddamento e per migliorare la resistenza alla compressione (resistenza delle particelle ≥ 2,8 N dopo il raffreddamento);
Attrezzatura di vagliatura: 1 vaglio a tamburo Φ1,8×4,0 m (dotato di vagli a doppio strato da 2-5 mm e 5-8 mm) per classificare le particelle raffreddate. La polvere fine sottodimensionata (≤2 mm) viene restituita al frantoio per l'uso secondario e le particelle qualificate (2-8 mm) sullo schermo entrano nella sezione di imballaggio. L'efficienza di vagliatura è ≥18 tonnellate/ora e il tasso di qualificazione del prodotto finito è ≥98%.
Sezione ausiliari e imballaggio: garantire una produzione continua e un comodo stoccaggio e trasporto
Attrezzatura per la rimozione delle polveri: l'intera linea di produzione è dotata di un depolveratore a maniche a impulsi (che gestisce un volume d'aria di 20.000 m³/h) per raccogliere la polvere generata durante la frantumazione, l'essiccazione e la vagliatura. La concentrazione delle emissioni di polvere è ≤10 mg/m³, conforme allo standard sulle emissioni inquinanti dell'aria delle caldaie GB13271-2014.
Attrezzature per l'imballaggio: 2 macchine automatiche per l'imballaggio quantitativo (specifiche di imballaggio 25 kg/sacco o 50 kg/sacco, velocità di imballaggio 400-500 sacchi/ora), dotate di nastri trasportatori e robot di pallettizzazione per realizzare imballaggi automatizzati e pallettizzazione di prodotti finiti, ridurre i costi di manodopera e migliorare l'efficienza di stoccaggio e trasporto.
Supporto e servizi:
Noi di Tianci Heavy Industry Machinery ci impegniamo a fornire supporto e servizi completi per garantire che ogni cliente ottenga i migliori risultati dalle nostre attrezzature. Dalla pianificazione del progetto alla manutenzione post-vendita, il nostro team offre assistenza professionale in ogni fase.
1. Consultazione pre-vendita
Aiutiamo i clienti a scegliere le macchine più adatte in base ai materiali, alla capacità e alle esigenze di produzione. Sono disponibili soluzioni tecniche e di progettazione personalizzate per soddisfare i requisiti specifici del progetto.
2. Installazione e formazione
I nostri ingegneri esperti possono guidare l'installazione in loco o online. Forniamo inoltre manuali operativi dettagliati e corsi di formazione per garantire un avvio della produzione regolare ed efficiente.
3. Servizio post-vendita
Offriamo supporto tecnico a lungo termine, fornitura rapida di pezzi di ricambio e guida alla manutenzione regolare. Eventuali problemi vengono risolti tempestivamente per ridurre al minimo i tempi di inattività e mantenere la produzione costantemente operativa.
4. Supporto globale
Con progetti di successo in oltre 200 paesi, comprendiamo le esigenze dei diversi mercati e forniamo un servizio affidabile ovunque tu sia.
In Tianci, la nostra missione non è solo fornire macchine di alta qualità, ma anche costruire partnership durature attraverso fiducia, professionalità e supporto continuo.
Domande frequenti (FAQ) sul granulatore a tamburo rotante
Q: Potresti specificare l'intervallo di produzione oraria del tuo granulatore a tamburo?
UN: La produzione oraria standard del nostro granulatore a tamburo varia da 1 a 300 tonnellate. Se avete esigenze di produzione più elevate (ad esempio, oltre 25 tonnellate all'ora), possiamo personalizzare una soluzione personalizzata in base alle vostre specifiche esigenze di produzione.
Q: COME FUNZIONA UN GRANULATORE A TAMBURO ROTATIVO?
UN: Un granulatore a tamburo funziona facendo rotolare il materiale in presenza di un legante liquido per favorire la formazione e la crescita dei granuli. Il materiale in entrata e il legante vengono costantemente alimentati attraverso il tamburo rotante. L'azione di rotolamento, combinata con la viscosità del legante, fa sì che le parti fini si raccolgano in particelle. Queste particelle continuano a raccogliere ulteriori particelle fini e leganti mentre cadono nel letto, causandone la densificazione e l'accumulo di ulteriori strati in un fenomeno noto come coalescenza. Nell'unità possono essere incorporati facchini rotanti per aumentare l'agitazione del letto di materiale.
Questo modo di formare agglomerati è un tipo di agglomerazione con agitazione nota anche come granulazione a umido, balling o pellettizzazione.
Q: QUALI TIPI DI MATERIALI PUÒ LAVORARE UN GRANULATORE A TAMBURO ROTATIVO?
UN: In generale, i granulatori a tamburo possono trattare qualsiasi solido sfuso sotto forma di polvere secca e fine. Questa flessibilità si presta bene a una serie di settori, alla lavorazione di materiali che vanno da prodotti chimici speciali e fertilizzanti, a minerali e minerali, e tutto il resto.
In alcuni casi, la materia prima può richiedere un pretrattamento sotto forma di frantumazione, macinazione o essiccazione per essere un'alimentazione adatta per il granulatore e produrre le caratteristiche desiderate nel prodotto finale.
Q: QUAL È IL VANTAGGIO DI UN GRANULATORE A TAMBURO ROTATIVO RISPETTO A UN PELLETTIZZATORE A DISCHI?
UN: Nella scelta tra un granulatore a tamburo e un pellettizzatore a dischi, spesso si sceglie il tamburo perché offre una produttività maggiore rispetto al pellettizzatore a dischi. Il tamburo rotante ha anche il vantaggio di essere un sistema “chiuso”, nel senso che la granulazione avviene all'interno di un ambiente contenuto, quindi il materiale fuggitivo è limitato.
QUALI CAPACITÀ PUÒ OSPITARE UN TAMBURO DI GRANULAZIONE?
UN: I tamburi di granulazione possono essere personalizzati per quasi tutte le dimensioni, accogliendo capacità che vanno da 500 lb/hr – 3500 TPH+.
I GRANULATORI A TAMBURO SONO BATCH O CONTINUI?
UN: I granulatori a tamburo rotante vengono generalmente utilizzati in un ambiente continuo, sebbene possano funzionare come dispositivo batch in alcuni ambienti di ricerca e sviluppo, come il TIANCI Innovation Center.
Q: QUAL È IL TEMPO DI RITENZIONE DI UN GRANULATORE A TAMBURO ROTATIVO?
UN: Il tempo di ritenzione è un parametro di processo utilizzato per controllare le caratteristiche e la qualità del materiale in uscita dal fusto, quindi può variare in modo significativo a seconda del processo e degli obiettivi del prodotto. In generale, il tempo di ritenzione in un granulatore può essere compreso tra 30 secondi e 60 minuti.
Q: QUALI SONO I CAPI DI USURA TIPICI?
UN: I granulatori a tamburo rotante richiedono generalmente poca manutenzione, ma alcuni elementi possono usurarsi, a seconda delle condizioni operative, e in particolare se il tamburo non è allineato. Gli elementi soggetti a usura più comuni per un granulatore a tamburo includono in genere il rivestimento (ove applicabile), i facchini rotanti (ove applicabile) e potenzialmente ruote articolate, pneumatici e rulli di spinta.
L'allineamento del tamburo rotante è un aspetto importante della manutenzione del tamburo per prevenire l'usura dei pneumatici e delle ruote con articolazione. Quando un tamburo non è allineato, tutti i componenti vengono sottoposti a ulteriore stress, favorendo un'usura eccessiva.
Q: IL PRODOTTO IN USCITA DAL GRANULATORE NECESSITA DI ASCIUGATURA?
UN: Poiché il processo di granulazione si basa su un legante liquido per formare e stratificare i granuli, il prodotto che esce dal granulatore è umido e deve essere essiccato a meno che non si stia spostando immediatamente verso un processo a valle che non richiede essiccazione (come nel caso della ballatura del minerale di ferro, dove i pellet vanno ad un forno a griglia).
L'essiccazione viene generalmente effettuata in un essiccatore rotativo, che arrotonda e “lucida” ulteriormente i granuli come risultato dell'azione di burattatura che avviene durante la rotazione del tamburo.
Q: COME FACCIO A SAPERE SE UN GRANULATORE A TAMBURO ROTATIVO È ADATTO ALLA MIA APPLICAZIONE?
UN: Il fatto che un granulatore a tamburo rotante sia o meno la soluzione giusta per un determinato progetto dipende dagli obiettivi specifici del processo e del prodotto, come capacità, livello di controllo sulle caratteristiche delle particelle, parametri del prodotto e altro ancora.
Quando non è chiaro se un granulatore a tamburo sarà in grado di soddisfare gli obiettivi del progetto, è possibile effettuare test presso il TIANCI Innovation Center per valutare il processo e identificare la configurazione dell'attrezzatura più adatta.
Q: È NECESSARIA ALTRA ATTREZZATURA PER SUPPORTARE UN GRANULATORE A TAMBURO ROTATIVO?
UN: I granulatori a tamburo richiedono un sistema di alimentazione e scarico per convogliare il materiale dentro e fuori dal tamburo. In genere richiedono inoltre schermature e un circuito di riciclo per recuperare i sopra e i sotto e riciclarli nuovamente nel processo
I granulatori a tamburo sono inoltre tipicamente seguiti da un essiccatore rotativo e, in alcuni casi, possono essere preceduti da un miscelatore per fornire una materia prima omogenea all'unità.
Q: COME È IL PROCESSO DI PROGETTAZIONE?
UN: La progettazione del granulatore a tamburo rotante inizia in genere con i test per valutare la fattibilità della granulazione del materiale previsto e per raccogliere dati chiave sul processo come percentuale di riempimento, tempo di ritenzione, velocità e pendenza del tamburo, progettazione del sistema di spruzzatura e altro ancora.
Una volta raccolti i dati, gli ingegneri lavorano su questi per dimensionare il fusto e incorporare tutte le caratteristiche o modifiche necessarie per produrre il prodotto desiderato alla capacità prevista.
Q: QUALI DATI SONO NECESSARI PER PROGETTARE UN GRANULATORE A TAMBURO ROTATIVO?
UN: Per progettare il granulatore sono necessari numerosi punti dati. Insieme alla descrizione del processo, in genere sono richiesti i seguenti dati:
